Máy hiện sóng Hantek2C42 40Mhz 2CH kèm đồng hồ vạn năng

  • Mã: PVN11529
  • Xuất sứ: Đang cập nhật
Giá Bán Lẻ: 2.299.000₫ Giá thị trường: 2.690.000₫ Tiết kiệm: 391.000₫
Số lượng
Tình trạng: Còn hàng trong kho
Khách hàng chú ý: Đơn hàng đặt tối thiểu là 150.000đ

Phần mềm tải về: http://hantek.com.cn/ProductDetail_9242.html

  • Máy tạo dao động + nguồn tín hiệu + vạn năng: Một máy đa năng, ba chức năng thiết bị kiểm tra chung, các kỹ sư phải ra ngoài ở nhà để giúp đỡ;
  • Chip quản lý sạc thông minh: Cổng USB máy tính thông thường hoặc cao 5V / 2A có thể được sạc, không phải lo lắng;
  • Thiết kế công suất cực thấp: Giao diện sạc loại C, sạc trong 2 giờ, sử dụng cả ngày chờ trong hai tháng;
  • Cung cấp năng lượng pin lithium công suất lớn: 18650 cung cấp năng lượng pin lithium có thể thay thế, để sử dụng lâu dài;
  • Bộ sạc 5V / 2A + Dòng dữ liệu sạc loại C: Nguồn loại C + giao diện truyền dữ liệu, có thể chia sẻ một bộ bộ sạc và đường dữ liệu với điện thoại di động;
  • Tự động kiểm tra một nút để kiểm tra các chức năng thiết yếu của người mới;
  • Kích thước nhỏ, tay cầm đơn, thiết kế khung treo 45 độ, bàn làm việc mọi lúc, mọi nơi;
  • Hai bộ dạng sóng tham chiếu + 6 bộ dạng sóng được lưu, một khóa được gọi lên và so sánh nhanh là thuận tiện và hiệu quả;
  • Chức năng vôn kế kỹ thuật số: đo tần số và biên độ tự động, thuận tiện và không phải lo lắng;
  • Chức năng đo con trỏ độc lập, thời gian hỗ trợ và đo điện áp thủ công, đo chính xác các dạng sóng cần thiết;
  • Menu tiếng Trung và tiếng Anh, chuyển đổi bằng một cú nhấp chuột;
  • màn hình LCD màu, dây thanh tinh tế mịn, dạng sóng rõ ràng méo khuếch đại;
  • Thiết kế bàn phím tối giản, dễ thao tác, dễ sử dụng;
  • Vỏ đúc một mảnh, cảm giác tay tốt, chống va đập mạnh, chịu nhiệt vượt trội và tháo lắp dễ dàng;
  • Hệ thống đi kèm với chức năng hiệu chuẩn, loại bỏ sự cần thiết phải tránh trôi cấp trong một thời gian dài;
  • Đa chức năng vạn năng, điện áp, dòng điện, điện trở, diode, tụ điện, thử nghiệm bật tắt;
  • Chức năng đầu ra máy phát tín hiệu, cung cấp sóng hình sin, sóng vuông, sóng tam giác, sóng hình thang và đầu ra dạng sóng khác, sóng hình sin có thể đạt 25 MHz;
  • Chức năng trợ giúp quét mã video: Mã QR ở mặt sau của máy, quét mã để xem video trợ giúp trực tuyến;

 Kích thước nhỏ, chức năng lớn :

Thiết kế bàn phím tối giản, dễ thao tác, dễ sử dụng;

 Máy hiện sóng + Nguồn tín hiệu + Đồng hồ vạn năng:



Máy đa năng, ba chức năng kiểm tra thiết bị phổ thông, các kỹ sư phải ra ngoài ở nhà để giúp đỡ;

 Chức năng tạo tín hiệu

Có thể mô phỏng các cảm biến khác nhauThiết bị đa năng giúp cải thiện hiệu quả công việc và đáp ứng nhu cầu thử nghiệm hiện tại và tương lai

 Đồng hồ vạn năng kỹ thuật số đa chức năng

Độ nhạy cao, độ chính xác cao, hiển thị rõ ràng, bảo vệ quá tải, dễ dàng mang theo

Quản lý sạc thông minh:

Cổng USB máy tính thông thường hoặc cao 5V / 2A có thể được sạc, không phải lo lắng;

 Pin lithium dung lượng lớn + thiết kế năng lượng cực thấp + Cổng truyền / sạc dữ liệu TypeC :

18650 cung cấp năng lượng pin lithium có thể thay thế, loại bỏ sự cố thay pin sau này,
cổng USB máy tính cao hoặc thông thường 5V / 2A có thể được sạc, sử dụng trong khi sạc, lo lắng về việc sử dụng;
Giao diện sạc loại C, sạc trong 2 giờ bằng một ngày chờ hai tháng;
Type C + dữ liệu điện giao diện truyền tải, và có thể chia sẻ một bộ sạc điện thoại di động và các dòng dữ liệu;



 Chân treo, điều chỉnh góc, dễ cầm :

 Chức năng xem chính :



 Sơ đồ giao diện xuất hiện :

 Giao diện hoạt động :

 Phần mềm PC mạnh mẽ :

Máy hiện sóng mạnh mẽ: 20 phép đo tự động, đo con trỏ, chức năng lưu và in dạng sóng, chức năng REF và Math, chức năng Pass / Fail

Bộ tạo tín hiệu có thể vẽ sóng tùy ý và đầu ra bằng thao tác chuột thông qua máy tính chủ.

Đồng hồ vạn năng với chức năng ghi, hỗ trợ kết quả đo, đường cong tạo và phân tích

 tập tin đính kèm sản phẩm phần:



Hantek 2000 SeriesAn toàn mới cầm tay oscilloscope-Hantek2000 Series, nó tiếp tục sự nhỏ gọn và nhẹ khái niệm nhưng với một thế hệ mới của đa năng 3 trong 1 Bút thử: phương pháp đo dao động, nguồn tín hiệu và đồng hồ đo vạn năng; MỘT thể tích nhỏ của phi lợi nhuận cầm nắm bằng một tay; các suspendingstand được thiết kế để hỗ trợ điều chỉnh đa góc; Cực thấp-công suất, loại C Giao diện sạc, Mỗi 2 giờ sạc pin cho phép làm việc một đầy đủ ngày hoặc standbytwo tháng; độ nét cao màu sắc màn hình LCD hiển thị rõ nét và tinh tế; Tối Giản Thiết kế bàn phím simplifyoperation, dễ dàng sử dụng.

· Dao động ký + tạo Sóng + Đồng Hồ Đo Vạn Năng:Đa năng này ga riêng Ba đa năng thử nghiệm cụ chức năng. Nó được gọi đi cánh tay phải sản phẩm cho các kỹ sư.

· Sạc thông minh điều khiển:Của nó pin lithium có thể sạc lại byeither cao current-5V/2A hoặc thông thường máy tính CỔNG giao tiếp USB. Cho phép trong khi sạc, trong khi sử dụng, rất tiện lợi và tiện dụng;

· Ultra-Thiết kế công suất thấp:Loại C Giao diện sạc, sau mỗi lần sạc 2 giờ, thiết bị có thể sử dụng liên tục cho đầy đủ ngày hoặc chờ hơn hai tháng;

· Công suất lớn pin lithium công suất cung cấp:Tesla 18650 kiểu dáng có thể thay thế pin lithium công suất hệ thống, miễn phí từ thay thế pin;

· 5 V/2A sạc + Type C cáp sạc:Loại C điện + truyền dữ liệu giao diện, có thể chia sẻ sạc và cáp dữ liệu với điện thoại di động;

· TỰ ĐỘNG một phím thử nghiệm:Phép Thuật dụng cụ và thiết yếu chức năng cho thử nghiệm người mới;

· Khối lượng nhỏ, một tay cầm:45 độ Giá treo thiết kế cung cấp cho bạn một tác phẩm ga mọi lúc mọi nơi;

· Một khóa trang ra, nhanh chóng so sánh hai nhóm tham khảo dạng sóng + 6 nhóm của dạng sóng lưu trữ, đơn giản và hiệu quả;

· Kỹ thuật số vôn kế có chức năng:Tần số tự động và biên độ đo, tiện lợi và lo lắng-Tự do;

· Của nó con trỏ đo functionsupports thời gian và điện áp đo lường bằng tay, và đo yêu cầu dạng sóng chính xác;

· Một cú nhấp chuột chuyển đổi Tiếng Trung của nó và ngôn ngữ Tiếng Anh thực đơn;

· Màu sắc màn hình LCD: Màn hìnhTinh tế và mịn đường làm dạng sóng rõ ràng và undistorted khi phóng đại;

· Tối giản Bàn phím thiết kế đơn giản hóa hoạt động, tiện lợi khi sử dụng;

· Unibody vỏ bọc:Mỹ cảm giác cảm ứng, thuận lợi chống va đập, nổi bật có khả năng chịu nhiệt, dễ dàng tháo lắp;

· Tự hiệu chỉnh Chức năng:Miễn phí từ cấp độ Trôi Dạt sau thời gian dài không sử dụng;

· Đa năng đồng hồ đo vạn năng Chức năng:Điện áp, hiện tại, sức đề kháng, diode, tụ điện, On-Off kiểm tra;

· Dạng sóng Máy phát điện đầu ra chức năng:Đầu ra sin, vuông, tam giác, hình thang và các dạng sóng; Sin lên đến 25 MHz;

· Chức năng video giúp:Quét mã trên lưng của máy để nhận được sự giúp đỡ của video khóa học;

 Chức năng tuyệt vời với kích thước nhỏ!









 Thông số sản phẩm:

Mô hình Hantek2D72 Hantek2D42 Hantek2C72 Hantek2C42
Máy đo dao động
Băng thông 70 MHz 40 MHz 70 MHz 40 MHz
Số lượng kênh Máy hiện sóng 2CH + vạn năng + nguồn tín hiệu Máy hiện sóng 2CH + vạn năng + nguồn tín hiệu Máy hiện sóng 2CH + vạn năng Máy hiện sóng 2CH + vạn năng
Cấp độ
Phạm vi tỷ lệ lấy mẫu 250MSa / s (kênh đơn), 125MSa / s (kênh đôi),
Nội suy dạng sóng (tội lỗi x) / x
Độ dài kỷ lục 3K mỗi kênh
Phạm vi tỷ lệ ngang 5ns / div ~ 500s / div 1, 2, 5 bước
Dọc
Bộ chuyển đổi AD Độ phân giải 8 bit, lấy mẫu đồng thời cho mỗi kênh
Phạm vi dao động dọc BNC đầu vào là 10mV / div ~ 10V / div
Tùy chọn giới hạn băng thông tương tự, điển hình 20 MHz
Đáp ứng tần số thấp (-3db) ≤10Hz tại BNC
Thời gian tăng tại BNC, điển hình ≤5ns
Độ chính xác đạt được theo chiều dọc ± 3% trong chế độ mua lại "bình thường" hoặc "trung bình"
Lưu ý: Băng thông giảm xuống còn 6 MHz khi sử dụng đầu dò X1
Mua lại
Chế độ mua lại Bình thường
Kích hoạt
Loại Kích hoạt cạnh
Chế độ Tự động, bình thường, độc thân
Cấp độ ± 4 phân chia từ trung tâm của màn hình
Độ chính xác cấp độ kích hoạt 0,2 g x volt / phân chia trong phạm vi ± 4 từ màn hình trung tâm
Độ dốc Cạnh tăng, cạnh giảm, cạnh tăng hoặc cạnh giảm
Nguồn CH1 / CH2
Đầu vào
Khớp nối đầu vào DC, AC hoặc GND
Trở kháng đầu vào, khớp nối DC 25pF ± 3 pF, 1MΩ ± 2%
Thăm dò suy giảm 1X, 10X
Hỗ trợ hệ số suy giảm đầu dò 1X, 10X, 100X, 1000X
Điện áp đầu vào tối đa RMS 150V
Đo lường
Con trỏ Chênh lệch điện áp giữa các con trỏ V
Chênh lệch thời gian giữa các con trỏ T
Đo lường tự động Tần suất, giá trị cực đại đến cực đại
Máy phát tín hiệu sóng tùy ý
Tần số dạng sóng Sóng hình sin: 1Hz ~ 25 MHz           -           -
Sóng vuông: 1Hz ~ 10 MHz           -           -
Sóng tam giác: 1Hz ~ 1 MHz           -           -
Sóng hình thang: 1Hz ~ 5 MHz           -           -
Tỷ lệ lấy mẫu 250MSa / giây           -           -
Biên độ 2.5Vpp
Độ phân giải tần số 0,10%           -           -
Kênh 1 kênh đầu ra dạng sóng           -           -
Độ sâu dạng sóng 512Sa           -           -
Độ phân giải dọc 12 bit           -           -
Tần số ổn định <30ppm           -           -
Trở kháng đầu ra 50           -           -
Đồng hồ vạn năng
Độ phân giải tối đa 4000 điểm
Phương pháp đo Điện áp, dòng điện, điện trở, điện dung, diode, đo lường tắt
Điện áp đầu vào tối đa AC: 600V, DC: 800V
Dòng đầu vào tối đa AC: 10A, DC: 10A
Trở kháng đầu vào 10 triệu
Mục đo lường Nghị quyết Chính xác Nghị quyết
Điện áp một chiều 400,00mV ± ( 0,8% + 5 ) 100uV
4.000V 1mV
40,00V 10mV
400.0V 100mV
600.0V ± ( 1% + 2 ) 1V
Bảo vệ quá tải: Phạm vi 400mV là 250V, và phạm vi còn lại là 600Vrms.
Điện áp xoay chiều 4.000V ± ( 1,2% + 5 ) 1mV
40,00V 10mV
400.0V 100mV
600.0V ± ( 1,5% + 5 ) 1V
Dải tần: 40Hz ~ 400Hz;
Dải tần số 400V và 600V : 40Hz ~ 100Hz
Dòng điện một chiều 40,00mA ± ( 1% + 2 ) 10uA
200.0mA ± ( 1,5% + 2 ) 100uA
4.000A ± ( 1,8% + 2 ) 1mA
10,00A ± ( 3% + 2 ) 10mA
Bảo vệ quá tải: cầu chì tự phục hồi phạm vi 200mA / 250V , 4A , 10A không có cầu chì
Dòng điện xoay chiều 40,00mA ± ( 1,3% + 2 ) 10uA
400.0mA ± ( 1,8% + 2 ) 100uA
4.000A ± ( 2% + 3 ) 1mA
10,00A ± ( 3% + 5 ) 10mA
Dải tần: 40Hz ~ 400Hz ;
Cầu chì tự phục hồi: phạm vi 200mA / 250V ; 4A , 10A không có cầu chì
Kháng chiến 400,0Ω ± ( 1% + 3 ) 0,1Ω
4.000KΩ ± ( 1,2% + 5 )
60,00KΩ 10Ω
400,0KΩ 100Ω
4.000MΩ 1KΩ
40,00MΩ ± ( 1,5% ± 3 ) 10 nghìn
Bảo vệ quá tải: 220 RMS
Điện dung 40,00nF ± ( 3% + 5 ) 10pF
400,0nF 100pF
4.000uF 1nF
40,00uF 10nF
100.0uF 100nF
Bảo vệ quá tải: 220 RMS
Điốt 0V ~ 2.0V
Đo lường tắt <50Ω
Thông số kỹ thuật chung
Hiển thị
Kiểu hiển thị Màn hình LCD 2,8 inch, màu
Độ phân giải màn hình 320 * 240
Hiển thị độ tương phản Điều chỉnh
Cung cấp điện
Cung cấp điện AC 100V ~ 240V, 50Hz ~ 60Hz; Đầu vào DC: 5VDC, 2A
Điện năng tiêu thụ Dưới 1,8W
Cầu chì T, 3
Pin 2600mA * 2
Môi trường
Nhiệt độ hoạt động 0 ~ 50 ° C (32 ~ 122 ° F)
Nhiệt độ bảo quản -40 ~ + 71 ° C (-40 ~ 159,8 ° F)
Độ ẩm ≤ + 104 ° F (+ 40 ° C): độ ẩm tương đối ≤90%
106 ° F ~ 122 ° F (+ 41 ° C ~ 50 ° C): độ ẩm tương đối ≤60%
Phương pháp làm mát Đối lưu
Độ cao Khi hoạt động và khi không hoạt động 3.000m (10.000 feet)
Sốc cơ Rung ngẫu nhiên 0,31 g RMS ở 50 Hz đến 500 Hz ,
10 phút mỗi trục
Khi không hoạt động 2,46g RMS ở 5Hz đến 500Hz ,
10 phút mỗi trục
Thời gian hoạt động 50g, 11ms, nửa sóng hình sin
Phần cơ
Kích thước dao động 199 x 98 x 40mm (dài x rộng x cao)
Cân nặng 400g

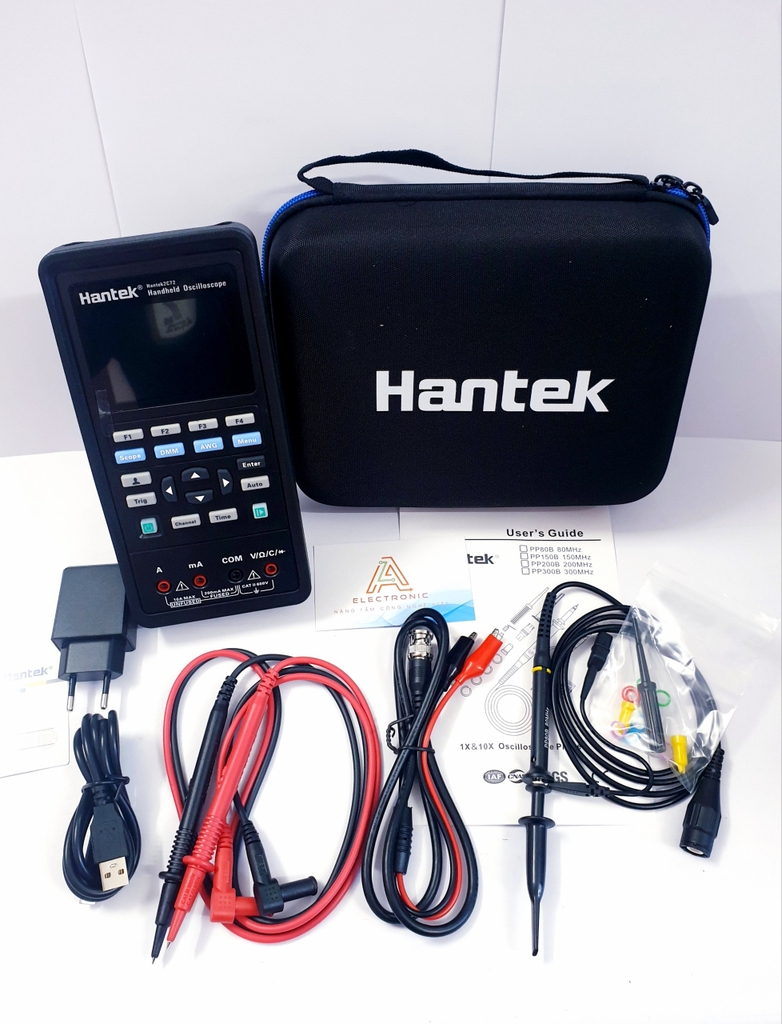

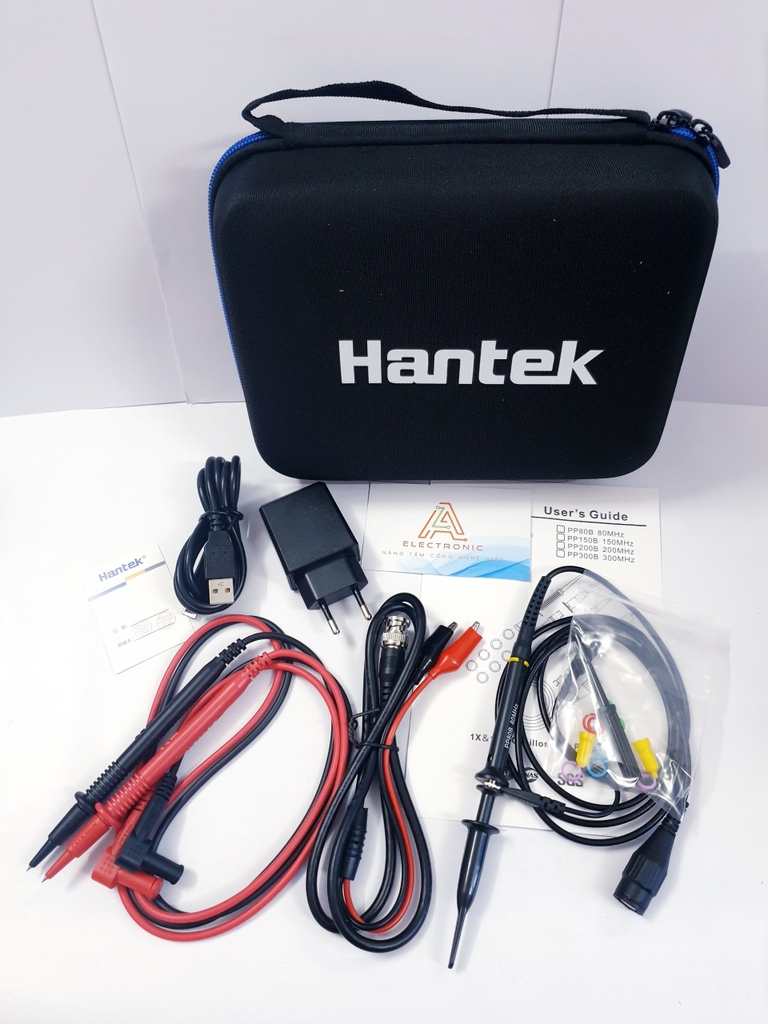

Phụ kiện sản phẩm Đầu dò * 1, dòng clip * 2, dòng C * 1, bộ sạc * 1 Đầu dò * 1, dòng clip * 2, dòng C * 1, bộ sạc * 1 Đầu dò * 1, dòng clip * 1, dòng C * 1, bộ sạc * 1 Đầu dò * 1, dòng clip * 1, dòng C * 1, bộ sạc * 1
