Máy hiện sóng Hantek 2D72 70Mhz kèm đồng hồ vạn năng G4-3

Máy hiện sóng Hantek 2D72 70Mhz kèm đồng hồ vạn năng G4-3

Mã: PVN11684
Xuất sứ: Đang cập nhật

Giá Bán Lẻ: 4.300.000₫

Khách hàng chú ý: Đơn hàng đặt tối thiểu là 150.000đ

Hỗ trợ từ 08h-18h!

HỖ TRỢ BÁN HÀNG
Hà mochi 0944.267.078
NV Kinh Doanh 0983.650.673
NV Kinh Doanh 0984.577.862
NV Kinh Doanh 0966.702.051

KHIẾU NẠI DỊCH VỤ
MR.Mạnh 0968.720.192
HỖ TRỢ KỸ THUẬT
Zalo Mạnh 0988.078.331
THƯ PHẢN HỒI
Email: dientuaz@gmail.com

Liên hệ

Cửa hàng thiết bị - Linh kiện điện tử A to Z

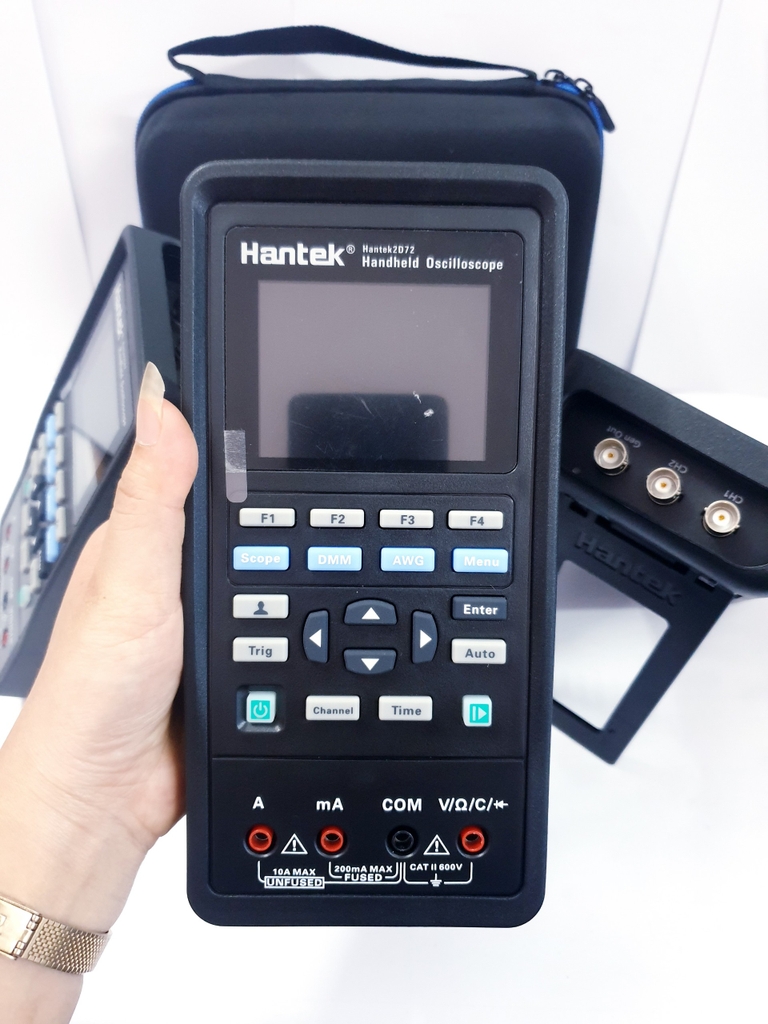

Máy hiện sóng Hantek 2D72 70Mhz kèm đồng hồ vạn năng

Phần mềm tải về: http://hantek.com.cn/ProductDetail_9242.html

Máy tạo dao động + nguồn tín hiệu + vạn năng: Một máy đa năng, ba chức năng thiết bị kiểm tra chung, các kỹ sư phải ra ngoài ở nhà để giúp đỡ;
Chip quản lý sạc thông minh: Cổng USB máy tính thông thường hoặc cao 5V / 2A có thể được sạc, không phải lo lắng;
Thiết kế công suất cực thấp: Giao diện sạc loại C, sạc trong 2 giờ, sử dụng cả ngày chờ trong hai tháng;
Cung cấp năng lượng pin lithium công suất lớn: 18650 cung cấp năng lượng pin lithium có thể thay thế, để sử dụng lâu dài;
Bộ sạc 5V / 2A + Dòng dữ liệu sạc loại C: Nguồn loại C + giao diện truyền dữ liệu, có thể chia sẻ một bộ bộ sạc và đường dữ liệu với điện thoại di động;
Tự động kiểm tra một nút để kiểm tra các chức năng thiết yếu của người mới;
Kích thước nhỏ, tay cầm đơn, thiết kế khung treo 45 độ, bàn làm việc mọi lúc, mọi nơi;
Hai bộ dạng sóng tham chiếu + 6 bộ dạng sóng được lưu, một khóa được gọi lên và so sánh nhanh là thuận tiện và hiệu quả;
Chức năng vôn kế kỹ thuật số: đo tần số và biên độ tự động, thuận tiện và không phải lo lắng;
Chức năng đo con trỏ độc lập, thời gian hỗ trợ và đo điện áp thủ công, đo chính xác các dạng sóng cần thiết;
Menu tiếng Trung và tiếng Anh, chuyển đổi bằng một cú nhấp chuột;
màn hình LCD màu, dây thanh tinh tế mịn, dạng sóng rõ ràng méo khuếch đại;
Thiết kế bàn phím tối giản, dễ thao tác, dễ sử dụng;
Vỏ đúc một mảnh, cảm giác tay tốt, chống va đập mạnh, chịu nhiệt vượt trội và tháo lắp dễ dàng;
Hệ thống đi kèm với chức năng hiệu chuẩn, loại bỏ sự cần thiết phải tránh trôi cấp trong một thời gian dài;
Đa chức năng vạn năng, điện áp, dòng điện, điện trở, diode, tụ điện, thử nghiệm bật tắt;
Chức năng đầu ra máy phát tín hiệu, cung cấp sóng hình sin, sóng vuông, sóng tam giác, sóng hình thang và đầu ra dạng sóng khác, sóng hình sin có thể đạt 25 MHz;
Chức năng trợ giúp quét mã video: Mã QR ở mặt sau của máy, quét mã để xem video trợ giúp trực tuyến;

Kích thước nhỏ, chức năng lớn :

Thiết kế bàn phím tối giản, dễ thao tác, dễ sử dụng;

Máy hiện sóng + Nguồn tín hiệu + Đồng hồ vạn năng:

Máy đa năng, ba chức năng kiểm tra thiết bị phổ thông, các kỹ sư phải ra ngoài ở nhà để giúp đỡ;

Chức năng tạo tín hiệu

Có thể mô phỏng các cảm biến khác nhauThiết bị đa năng giúp cải thiện hiệu quả công việc và đáp ứng nhu cầu thử nghiệm hiện tại và tương lai

Đồng hồ vạn năng kỹ thuật số đa chức năng

Độ nhạy cao, độ chính xác cao, hiển thị rõ ràng, bảo vệ quá tải, dễ dàng mang theo

Quản lý sạc thông minh:

Cổng USB máy tính thông thường hoặc cao 5V / 2A có thể được sạc, không phải lo lắng;

Pin lithium dung lượng lớn + thiết kế năng lượng cực thấp + Cổng truyền / sạc dữ liệu TypeC :

18650 cung cấp năng lượng pin lithium có thể thay thế, loại bỏ sự cố thay pin sau này,
cổng USB máy tính cao hoặc thông thường 5V / 2A có thể được sạc, sử dụng trong khi sạc, lo lắng về việc sử dụng;
Giao diện sạc loại C, sạc trong 2 giờ bằng một ngày chờ hai tháng;
Type C + dữ liệu điện giao diện truyền tải, và có thể chia sẻ một bộ sạc điện thoại di động và các dòng dữ liệu;

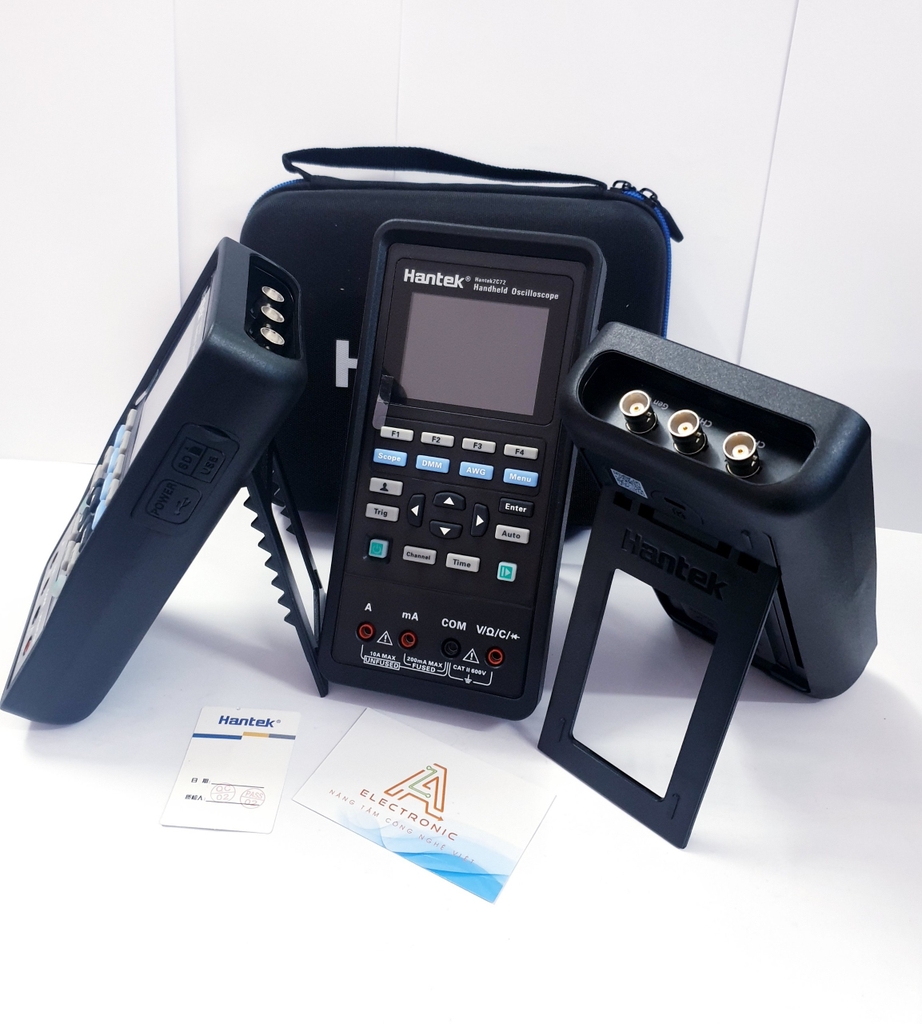

Chân treo, điều chỉnh góc, dễ cầm :

Chức năng xem chính :

Sơ đồ giao diện xuất hiện :

Giao diện hoạt động :

Phần mềm PC mạnh mẽ :

Máy hiện sóng mạnh mẽ: 20 phép đo tự động, đo con trỏ, chức năng lưu và in dạng sóng, chức năng REF và Math, chức năng Pass / Fail

Bộ tạo tín hiệu có thể vẽ sóng tùy ý và đầu ra bằng thao tác chuột thông qua máy tính chủ.

Đồng hồ vạn năng với chức năng ghi, hỗ trợ kết quả đo, đường cong tạo và phân tích

tập tin đính kèm sản phẩm phần:

Hantek 2000 SeriesAn toàn mới cầm tay oscilloscope-Hantek2000 Series, nó tiếp tục sự nhỏ gọn và nhẹ khái niệm nhưng với một thế hệ mới của đa năng 3 trong 1 Bút thử: phương pháp đo dao động, nguồn tín hiệu và đồng hồ đo vạn năng; MỘT thể tích nhỏ của phi lợi nhuận cầm nắm bằng một tay; các suspendingstand được thiết kế để hỗ trợ điều chỉnh đa góc; Cực thấp-công suất, loại C Giao diện sạc, Mỗi 2 giờ sạc pin cho phép làm việc một đầy đủ ngày hoặc standbytwo tháng; độ nét cao màu sắc màn hình LCD hiển thị rõ nét và tinh tế; Tối Giản Thiết kế bàn phím simplifyoperation, dễ dàng sử dụng. · Dao động ký + tạo Sóng + Đồng Hồ Đo Vạn Năng:Đa năng này ga riêng Ba đa năng thử nghiệm cụ chức năng. Nó được gọi đi cánh tay phải sản phẩm cho các kỹ sư. · Sạc thông minh điều khiển:Của nó pin lithium có thể sạc lại byeither cao current-5V/2A hoặc thông thường máy tính CỔNG giao tiếp USB. Cho phép trong khi sạc, trong khi sử dụng, rất tiện lợi và tiện dụng; · Ultra-Thiết kế công suất thấp:Loại C Giao diện sạc, sau mỗi lần sạc 2 giờ, thiết bị có thể sử dụng liên tục cho đầy đủ ngày hoặc chờ hơn hai tháng; · Công suất lớn pin lithium công suất cung cấp:Tesla 18650 kiểu dáng có thể thay thế pin lithium công suất hệ thống, miễn phí từ thay thế pin; · 5 V/2A sạc + Type C cáp sạc:Loại C điện + truyền dữ liệu giao diện, có thể chia sẻ sạc và cáp dữ liệu với điện thoại di động; · TỰ ĐỘNG một phím thử nghiệm:Phép Thuật dụng cụ và thiết yếu chức năng cho thử nghiệm người mới; · Khối lượng nhỏ, một tay cầm:45 độ Giá treo thiết kế cung cấp cho bạn một tác phẩm ga mọi lúc mọi nơi; · Một khóa trang ra, nhanh chóng so sánh hai nhóm tham khảo dạng sóng + 6 nhóm của dạng sóng lưu trữ, đơn giản và hiệu quả; · Kỹ thuật số vôn kế có chức năng:Tần số tự động và biên độ đo, tiện lợi và lo lắng-Tự do; · Của nó con trỏ đo functionsupports thời gian và điện áp đo lường bằng tay, và đo yêu cầu dạng sóng chính xác; · Một cú nhấp chuột chuyển đổi Tiếng Trung của nó và ngôn ngữ Tiếng Anh thực đơn; · Màu sắc màn hình LCD: Màn hìnhTinh tế và mịn đường làm dạng sóng rõ ràng và undistorted khi phóng đại; · Tối giản Bàn phím thiết kế đơn giản hóa hoạt động, tiện lợi khi sử dụng; · Unibody vỏ bọc:Mỹ cảm giác cảm ứng, thuận lợi chống va đập, nổi bật có khả năng chịu nhiệt, dễ dàng tháo lắp; · Tự hiệu chỉnh Chức năng:Miễn phí từ cấp độ Trôi Dạt sau thời gian dài không sử dụng; · Đa năng đồng hồ đo vạn năng Chức năng:Điện áp, hiện tại, sức đề kháng, diode, tụ điện, On-Off kiểm tra; · Dạng sóng Máy phát điện đầu ra chức năng:Đầu ra sin, vuông, tam giác, hình thang và các dạng sóng; Sin lên đến 25 MHz; · Chức năng video giúp:Quét mã trên lưng của máy để nhận được sự giúp đỡ của video khóa học; Chức năng tuyệt vời với kích thước nhỏ!

Thông số sản phẩm:

Mô hình	Hantek2D72	Hantek2D42	Hantek2C72	Hantek2C42
Máy đo dao động
Băng thông	70 MHz	40 MHz	70 MHz	40 MHz
Số lượng kênh	Máy hiện sóng 2CH + vạn năng + nguồn tín hiệu	Máy hiện sóng 2CH + vạn năng + nguồn tín hiệu	Máy hiện sóng 2CH + vạn năng	Máy hiện sóng 2CH + vạn năng
Cấp độ
Phạm vi tỷ lệ lấy mẫu	250MSa / s (kênh đơn), 125MSa / s (kênh đôi),
Nội suy dạng sóng	(tội lỗi x) / x
Độ dài kỷ lục	3K mỗi kênh
Phạm vi tỷ lệ ngang	5ns / div ~ 500s / div 1, 2, 5 bước
Dọc
Bộ chuyển đổi AD	Độ phân giải 8 bit, lấy mẫu đồng thời cho mỗi kênh
Phạm vi dao động dọc	BNC đầu vào là 10mV / div ~ 10V / div
Tùy chọn giới hạn băng thông tương tự, điển hình	20 MHz
Đáp ứng tần số thấp (-3db)	≤10Hz tại BNC
Thời gian tăng tại BNC, điển hình	≤5ns
Độ chính xác đạt được theo chiều dọc	± 3% trong chế độ mua lại "bình thường" hoặc "trung bình"
Lưu ý: Băng thông giảm xuống còn 6 MHz khi sử dụng đầu dò X1
Mua lại
Chế độ mua lại	Bình thường
Kích hoạt
Loại	Kích hoạt cạnh
Chế độ	Tự động, bình thường, độc thân
Cấp độ	± 4 phân chia từ trung tâm của màn hình
Độ chính xác cấp độ kích hoạt	0,2 g x volt / phân chia trong phạm vi ± 4 từ màn hình trung tâm
Độ dốc	Cạnh tăng, cạnh giảm, cạnh tăng hoặc cạnh giảm
Nguồn	CH1 / CH2
Đầu vào
Khớp nối đầu vào	DC, AC hoặc GND
Trở kháng đầu vào, khớp nối DC	25pF ± 3 pF, 1MΩ ± 2%
Thăm dò suy giảm	1X, 10X
Hỗ trợ hệ số suy giảm đầu dò	1X, 10X, 100X, 1000X
Điện áp đầu vào tối đa	RMS 150V
Đo lường
Con trỏ	Chênh lệch điện áp giữa các con trỏ V
	Chênh lệch thời gian giữa các con trỏ T
Đo lường tự động	Tần suất, giá trị cực đại đến cực đại
Máy phát tín hiệu sóng tùy ý
Tần số dạng sóng	Sóng hình sin: 1Hz ~ 25 MHz		-	-
	Sóng vuông: 1Hz ~ 10 MHz		-	-
	Sóng tam giác: 1Hz ~ 1 MHz		-	-
	Sóng hình thang: 1Hz ~ 5 MHz		-	-
Tỷ lệ lấy mẫu	250MSa / giây		-	-
Biên độ	2.5Vpp
Độ phân giải tần số	0,10%		-	-
Kênh	1 kênh đầu ra dạng sóng		-	-
Độ sâu dạng sóng	512Sa		-	-
Độ phân giải dọc	12 bit		-	-
Tần số ổn định	<30ppm		-	-
Trở kháng đầu ra	50		-	-
Đồng hồ vạn năng
Độ phân giải tối đa	4000 điểm
Phương pháp đo	Điện áp, dòng điện, điện trở, điện dung, diode, đo lường tắt
Điện áp đầu vào tối đa	AC: 600V, DC: 800V
Dòng đầu vào tối đa	AC: 10A, DC: 10A
Trở kháng đầu vào	10 triệu
Mục đo lường	Nghị quyết	Chính xác	Nghị quyết
Điện áp một chiều	400,00mV	± ( 0,8% + 5 )	100uV
	4.000V		1mV
	40,00V		10mV
	400.0V		100mV
	600.0V	± ( 1% + 2 )	1V
	Bảo vệ quá tải: Phạm vi 400mV là 250V, và phạm vi còn lại là 600Vrms.
Điện áp xoay chiều	4.000V	± ( 1,2% + 5 )	1mV
	40,00V		10mV
	400.0V		100mV
	600.0V	± ( 1,5% + 5 )	1V
	Dải tần: 40Hz ~ 400Hz;
	Dải tần số 400V và 600V : 40Hz ~ 100Hz
Dòng điện một chiều	40,00mA	± ( 1% + 2 )	10uA
	200.0mA	± ( 1,5% + 2 )	100uA
	4.000A	± ( 1,8% + 2 )	1mA
	10,00A	± ( 3% + 2 )	10mA
	Bảo vệ quá tải: cầu chì tự phục hồi phạm vi 200mA / 250V , 4A , 10A không có cầu chì
Dòng điện xoay chiều	40,00mA	± ( 1,3% + 2 )	10uA
	400.0mA	± ( 1,8% + 2 )	100uA
	4.000A	± ( 2% + 3 )	1mA
	10,00A	± ( 3% + 5 )	10mA
	Dải tần: 40Hz ~ 400Hz ;
	Cầu chì tự phục hồi: phạm vi 200mA / 250V ; 4A , 10A không có cầu chì
Kháng chiến	400,0Ω	± ( 1% + 3 )	0,1Ω
	4.000KΩ	± ( 1,2% + 5 )	1Ω
	60,00KΩ		10Ω
	400,0KΩ		100Ω
	4.000MΩ		1KΩ
	40,00MΩ	± ( 1,5% ± 3 )	10 nghìn
	Bảo vệ quá tải: 220 RMS
Điện dung	40,00nF	± ( 3% + 5 )	10pF
	400,0nF		100pF
	4.000uF		1nF
	40,00uF		10nF
	100.0uF		100nF
	Bảo vệ quá tải: 220 RMS
Điốt	0V ~ 2.0V
Đo lường tắt	<50Ω
Thông số kỹ thuật chung
Hiển thị
Kiểu hiển thị	Màn hình LCD 2,8 inch, màu
Độ phân giải màn hình	320 * 240
Hiển thị độ tương phản	Điều chỉnh
Cung cấp điện
Cung cấp điện	AC 100V ~ 240V, 50Hz ~ 60Hz; Đầu vào DC: 5VDC, 2A
Điện năng tiêu thụ	Dưới 1,8W
Cầu chì	T, 3
Pin	2600mA * 2
Môi trường
Nhiệt độ hoạt động	0 ~ 50 ° C (32 ~ 122 ° F)
Nhiệt độ bảo quản	-40 ~ + 71 ° C (-40 ~ 159,8 ° F)
Độ ẩm	≤ + 104 ° F (+ 40 ° C): độ ẩm tương đối ≤90%
	106 ° F ~ 122 ° F (+ 41 ° C ~ 50 ° C): độ ẩm tương đối ≤60%
Phương pháp làm mát	Đối lưu
Độ cao	Khi hoạt động và khi không hoạt động	3.000m (10.000 feet)
Sốc cơ	Rung ngẫu nhiên	0,31 g RMS ở 50 Hz đến 500 Hz ,
		10 phút mỗi trục
	Khi không hoạt động	2,46g RMS ở 5Hz đến 500Hz ,
		10 phút mỗi trục
	Thời gian hoạt động	50g, 11ms, nửa sóng hình sin
Phần cơ
Kích thước dao động	199 x 98 x 40mm (dài x rộng x cao)
Cân nặng	400g

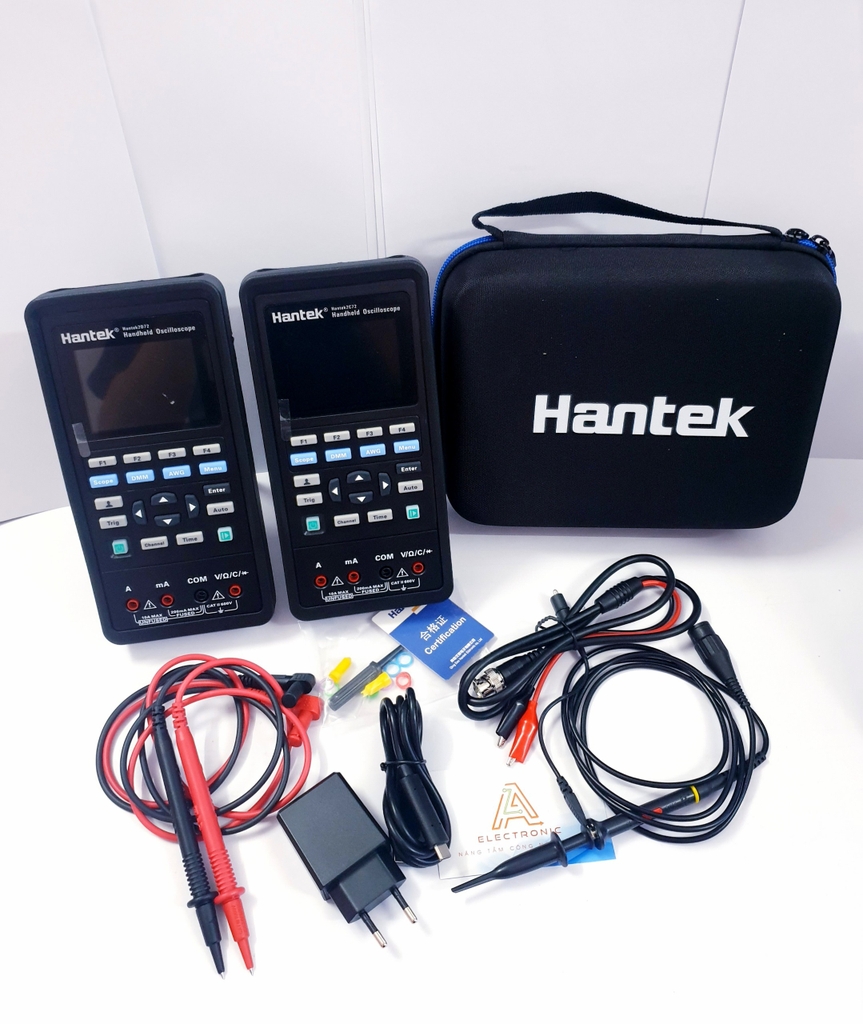

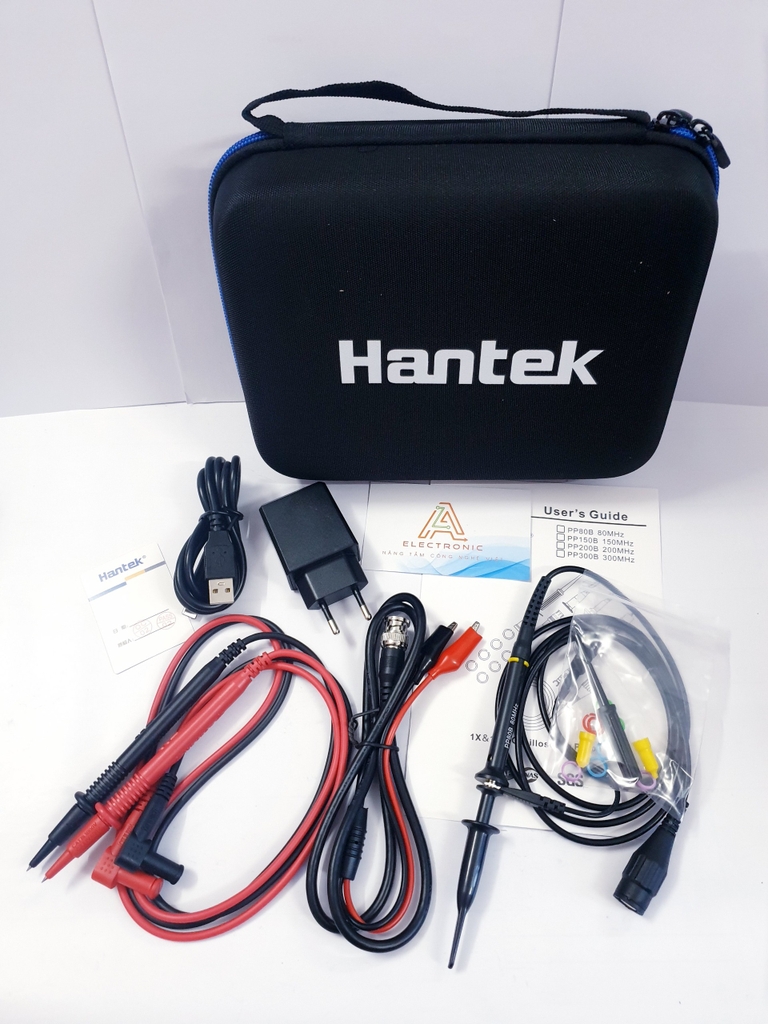

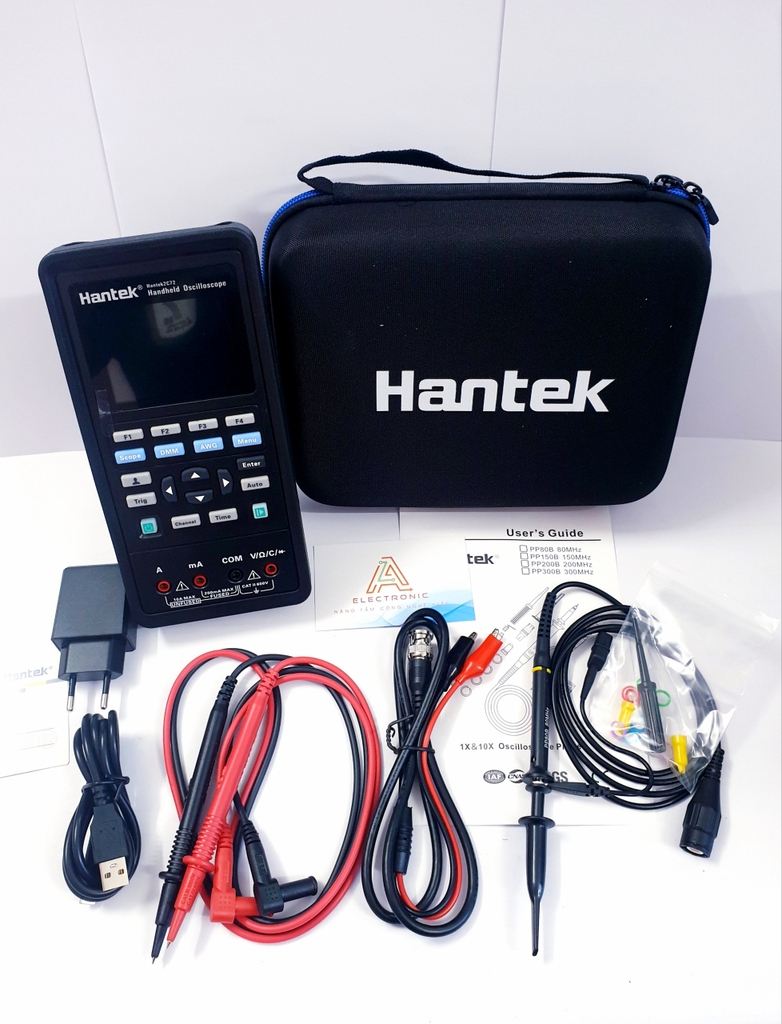

Phụ kiện sản phẩm	Đầu dò * 1, dòng clip * 2, dòng C * 1, bộ sạc * 1	Đầu dò * 1, dòng clip * 2, dòng C * 1, bộ sạc * 1	Đầu dò * 1, dòng clip * 1, dòng C * 1, bộ sạc * 1	Đầu dò * 1, dòng clip * 1, dòng C * 1, bộ sạc * 1
